Instrucciones Importantes de Seguridad

Important Safety Instructions

1. No exponer el equipo al agua, lluvia, humedad ni a ningún líquido. No colocar objetos con líquido sobre el pedal.
2. Limpiar únicamente con un paño suave y seco. No utilizar disolventes ni limpiadores abrasivos. Desconectar todos los cables antes de limpiar.
3. No abrir la carcasa. No hay partes reparables por el usuario en el interior. Confiar cualquier reparación a personal técnico calificado.
4. Colocar el pedal sobre una superficie estable antes de su uso.
5. Utilizar únicamente una fuente de alimentación de 9V a 12V DC, centro negativo, mínimo 250mA (estándar pedal). No superar los límites indicados en las especificaciones técnicas.
6. Desconectar la alimentación durante tormentas eléctricas o cuando no se use durante un período prolongado.
7. No exponer el equipo a fuentes de calor intenso (radiadores, amplificadores, etc.).

1. Do not expose the unit to water, rain, moisture, or any liquid. Do not place objects containing liquid on the pedal.
2. Clean only with a soft, dry cloth. Do not use solvents or abrasive cleaners. Disconnect all cables before cleaning.
3. Do not open the casing. There are no user-serviceable parts inside. Refer all repairs to qualified service personnel.
4. Place the unit on a stable surface before use.
5. Use only a 9V to 12V DC, center-negative power supply, minimum 250mA (standard pedal). Do not exceed the limits specified in the technical specifications.
6. Disconnect the power supply during electrical storms or when not in use for an extended period.
7. Do not expose the unit to intense heat sources (radiators, amplifiers, etc.).

---

Convenciones en este Manual

Conventions in This Manual

A lo largo del manual se usan las siguientes convenciones:

The following conventions are used throughout this manual:

Convención	Convention	Significa	Meaning
RATE A	Nombre de control en negrita mayúscula	Bold uppercase = control name
[FTSW IZQ] / [FTSW DER]	Footswitch izquierdo / derecho	Left / right footswitch
	LED azul encendido, otros apagados	Blue LED on, others off
presionar	press	Pulsar y soltar brevemente (<1 s)	Press and release quickly (<1 s)
mantener	hold	Mantener presionado ≥2 s hasta que el LED cambie	Hold down ≥2 s until LED changes
BBD	Bucket Brigade Device — retardo analógico por etapas de capacitores	Bucket Brigade Device — analog delay using cascaded capacitor stages
VCF	Voltage Controlled Filter — filtro analógico controlado por voltaje (Phaser)	Voltage Controlled Filter — analog filter controlled by voltage (Phaser)
VCA	Voltage Controlled Amplifier — control de amplitud por voltaje (Tremolo)	Voltage Controlled Amplifier — amplitude control by voltage (Tremolo)

---

Panel Frontal

Front Panel

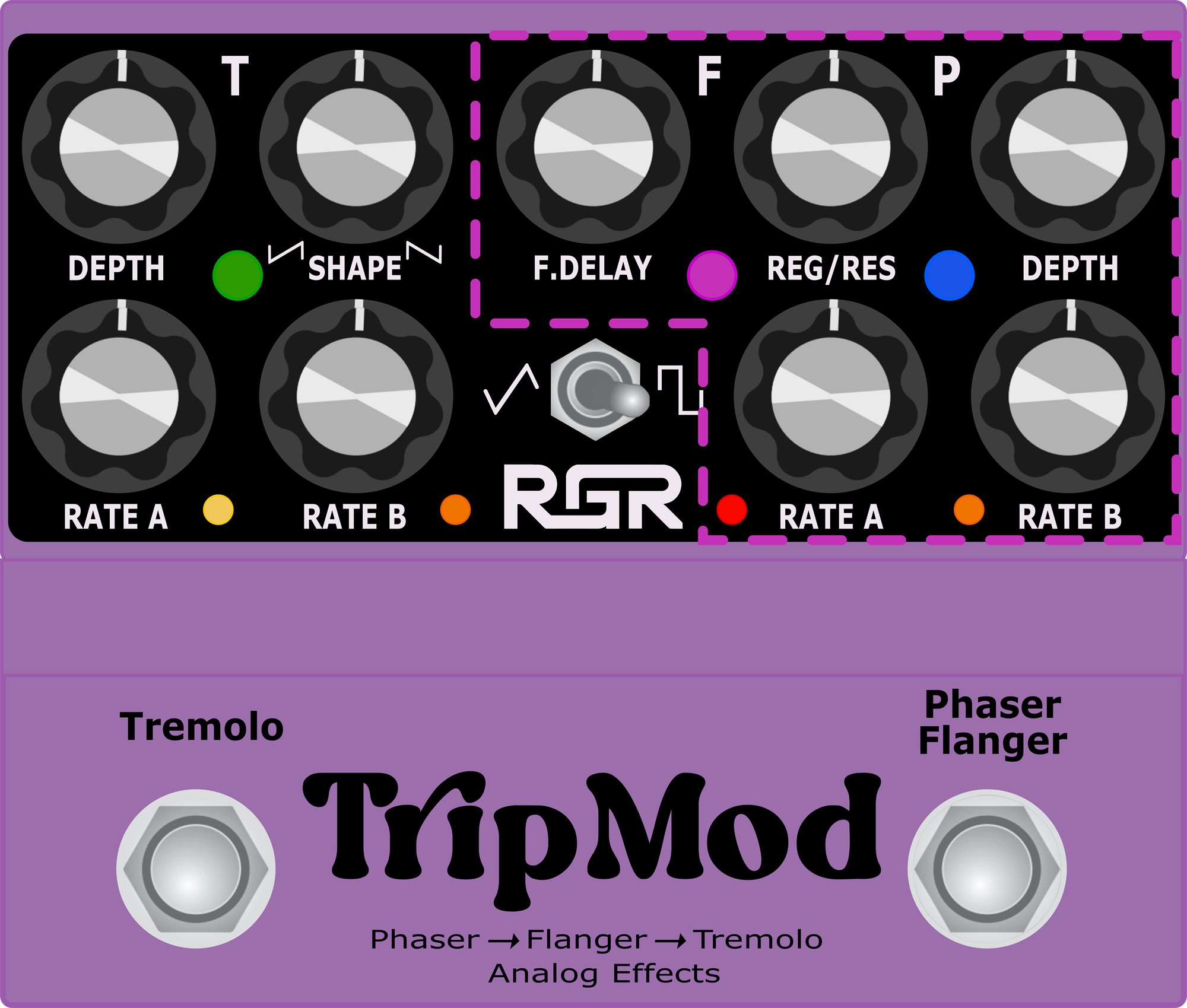

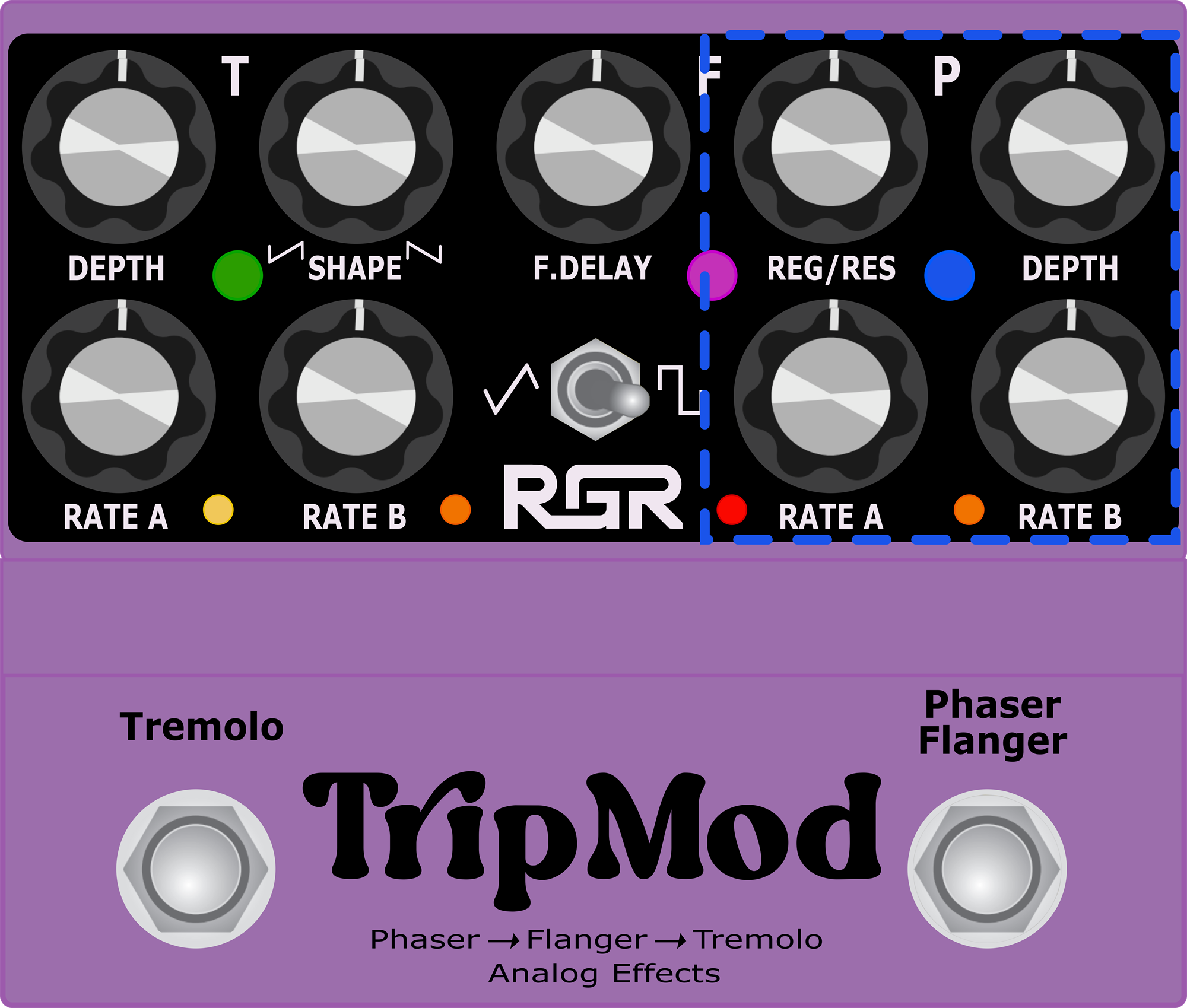

Phaser y Flanger

Phaser and Flanger

Los controles RATE A/B son compartidos entre Phaser y Flanger. Ambos efectos pueden usarse simultáneamente.

RATE A/B controls are shared between Phaser and Flanger. Both effects can be used simultaneously.

Control	Control	Tipo	Type	En Phaser	On Phaser	En Flanger	On Flanger
	LED	LED	Phaser activo	Phaser active	—	—
	LED	LED	—	—	Flanger activo	Flanger active
F.DELAY	Perilla	Knob	—	—	Retardo BBD — 1ms a 13ms	BBD delay — 1ms to 13ms
REG / RES	Perilla	Knob	Resonancia — Q del filtro (VCF)	Resonance — filter Q (VCF)	Regeneración — feedback del delay	Regeneration — delay feedback
DEPTH	Perilla	Knob	Profundidad del Efecto	Effect Depth	Profundidad del Efecto	Effect Depth
RATE A	Perilla	Knob	LED rojo — velocidad A, compartido entre Phaser y Flanger. Oscila con el efecto activo.		Red LED — speed A, shared between Phaser and Flanger. Pulses with the active effect.
RATE B	Perilla	Knob	LED naranja — velocidad B (mismo comportamiento que RATE A).		Orange LED — speed B (same behavior as RATE A).

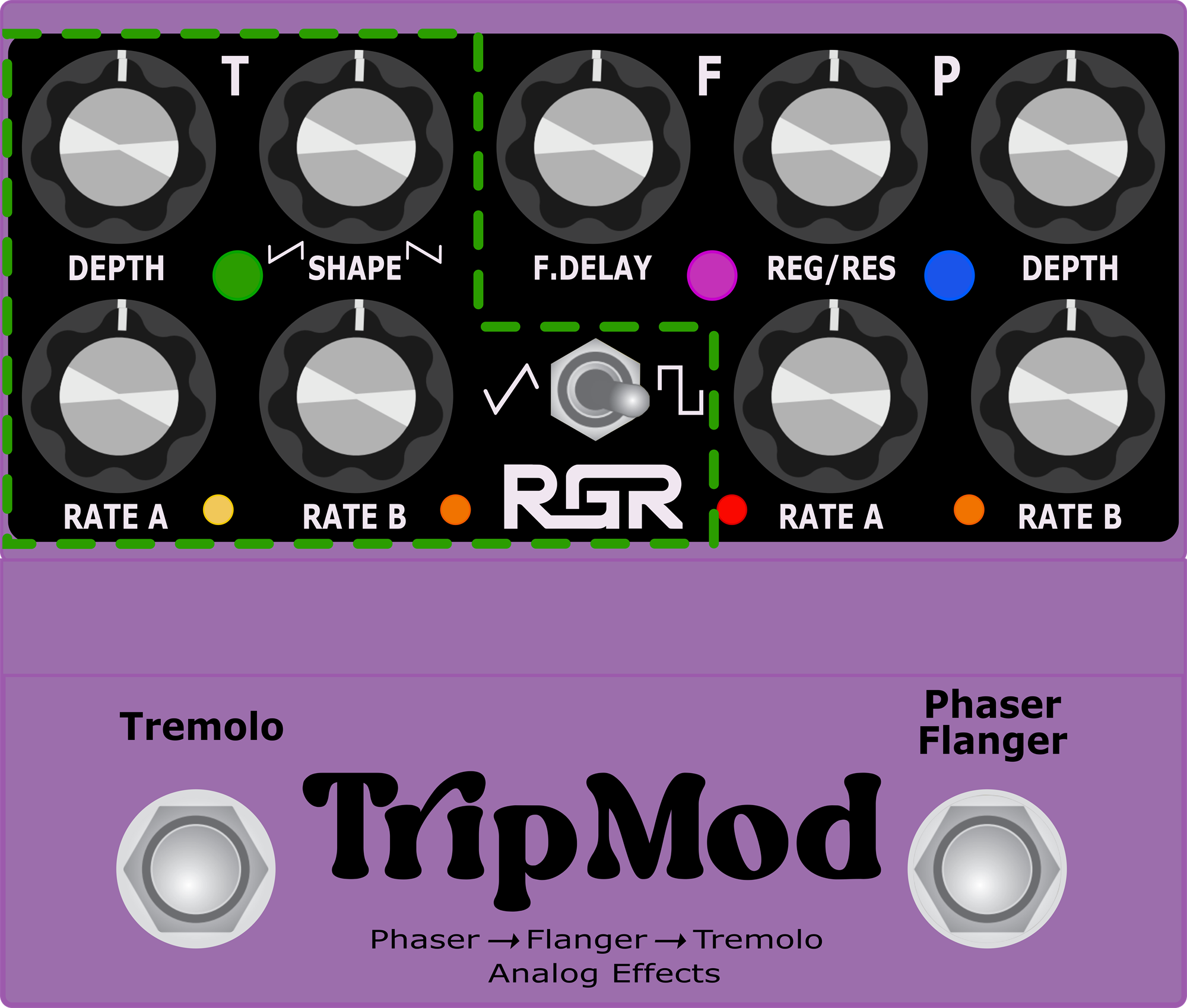

Tremolo

Tremolo

Control	Control	Tipo	Type	Función	Function
	LED verde	Green LED	Tremolo activo	Tremolo active
DEPTH	Perilla	Knob	Profundidad del Efecto — magnitud de la variación de volumen	Effect Depth — magnitude of volume variation
SHAPE	Perilla	Knob	Simetría del LFO. Activo en modos Triangular Orgánica y Cuadrada Orgánica. Inactivo en Onda Cuadrada, Rampa Ascendente, Rampa Descendente y Aleatoria.	LFO symmetry. Active in Triangular Orgánica and Cuadrada Orgánica modes. Inactive in Onda Cuadrada, Rampa Ascendente, Rampa Descendente and Aleatoria.
RATE A	Perilla	Knob	Velocidad A — LED rojo oscila en sincronía	Speed A — red LED pulses in sync
RATE B	Perilla	Knob	Velocidad B — LED naranja oscila en sincronía	Speed B — orange LED pulses in sync
Toggle T	Toggle Switch	Toggle Switch	Selecciona la forma Orgánica de Tremolo: Triangular Orgánica o Cuadrada Orgánica. Inactivo en Onda Cuadrada, Rampa Ascendente, Rampa Descendente y Aleatoria.	Selects the Tremolo Organic waveform: Triangular Orgánica or Cuadrada Orgánica. Inactive in Onda Cuadrada, Rampa Ascendente, Rampa Descendente and Aleatoria.

Footswitches

Footswitches

Footswitch	Footswitch	Press corto	Short press	Mantener	Hold
Izquierdo	Left	Activar / bypass Tremolo (función por defecto)	Activate / bypass Tremolo (default function)	Cambiar modo de función del footswitch izquierdo (ver sección 4)	Change left footswitch function mode (see section 4)
Derecho	Right	Activar / bypass Phaser (PH), Flanger (FL) o PH+FL	Activate / bypass Phaser (PH), Flanger (FL) or PH+FL	Menú de selección de efecto: PH / FL / PH+FL / Rate A/B Tremolo (ver sección 4)	Effect selection menu: PH / FL / PH+FL / Rate A/B Tremolo (see section 4)

Panel Trasero

Rear Panel

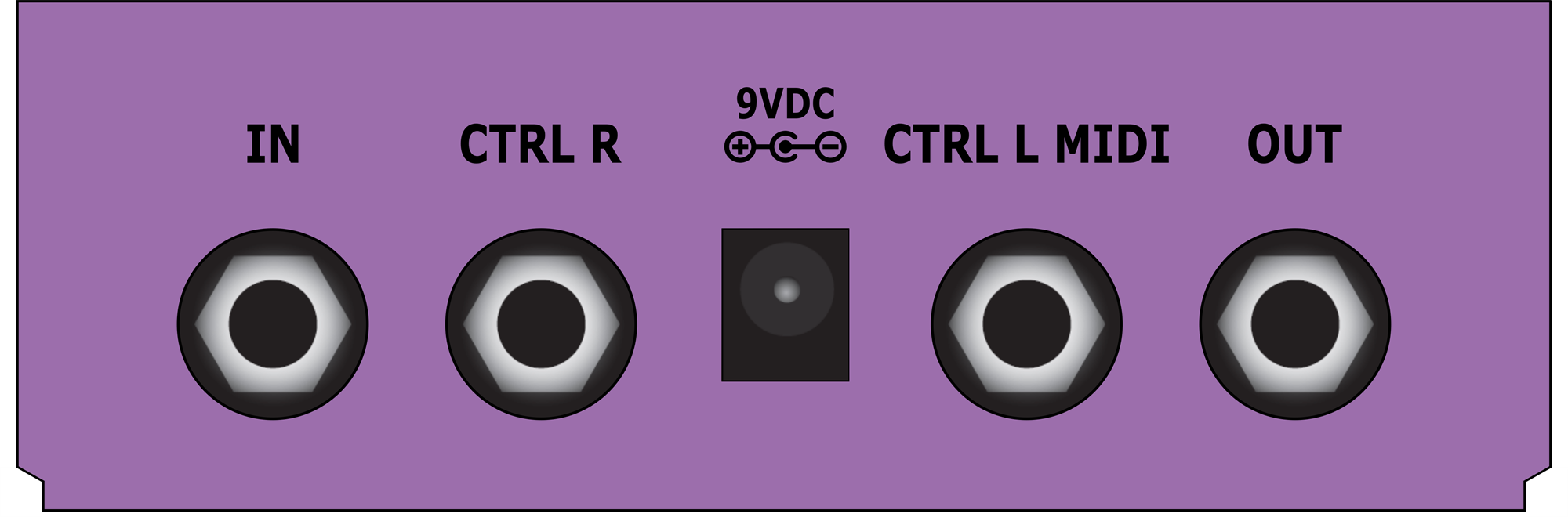

De izquierda a derecha:

Left to right:

Conector	Connector	Tipo	Type	Función	Function
IN	Jack 6.35mm (1/4") mono (TS)	6.35mm (1/4") mono jack (TS)	Entrada de audio — instrumento o fuente de señal	Audio input — instrument or signal source
CTRL R	Jack 6.35mm (1/4") (TS/TRS)	6.35mm (1/4") jack (TS/TRS)	Control externo derecho: footswitch (1, 2 ó 3 switches), pedal de expresión o señal CV. Detectado automáticamente según tipo de plug (TS/TRS). Ver secciones 6 y 7 para configuración.	Right external control: footswitch (1, 2 or 3 switches), expression pedal, or CV signal. Automatically detected based on plug type (TS/TRS). See sections 6 and 7 for setup.
9VDC	Conector barrel	Barrel connector	Alimentación 9V a 12V DC, centro negativo, mínimo 250mA (estándar pedal)	9V to 12V DC power supply, center negative, minimum 250mA (standard pedal)
CTRL L MIDI	Jack 6.35mm (1/4") estéreo (TRS)	6.35mm (1/4") stereo jack (TRS)	Entrada MIDI IN exclusiva. Estándar MIDI TRS Tipo A.	Exclusive MIDI IN input. MIDI TRS Type A standard.
OUT	Jack 6.35mm (1/4") mono (TS)	6.35mm (1/4") mono jack (TS)	Salida de audio — hacia amplificador o siguiente efecto	Audio output — to amplifier or next effect

Arquitectura del Sistema

System Architecture

El TripMod implementa hardware dedicados para cada efecto de modulación. El Phaser utiliza un circuito de Filtrado de voltaje controlado (VCF), el Flanger un retardo Bucket Brigade (BBD) y el Tremolo un Control de Ganancia por voltaje (VCA). Existe una Unidad de Control (UC) que se encarga del control de LFOs, MIDI, Expresión y Switches, permitiendo expandir las posibilidades del pedal.

TripMod implements dedicated hardware for each modulation effect. The Phaser uses a Voltage Controlled Filter (VCF), the Flanger a Bucket Brigade Device delay (BBD), and the Tremolo a Voltage Controlled Amplifier (VCA). A Control Unit (UC) handles LFO control, MIDI, Expression, and Switches, expanding the possibilities of the pedal.

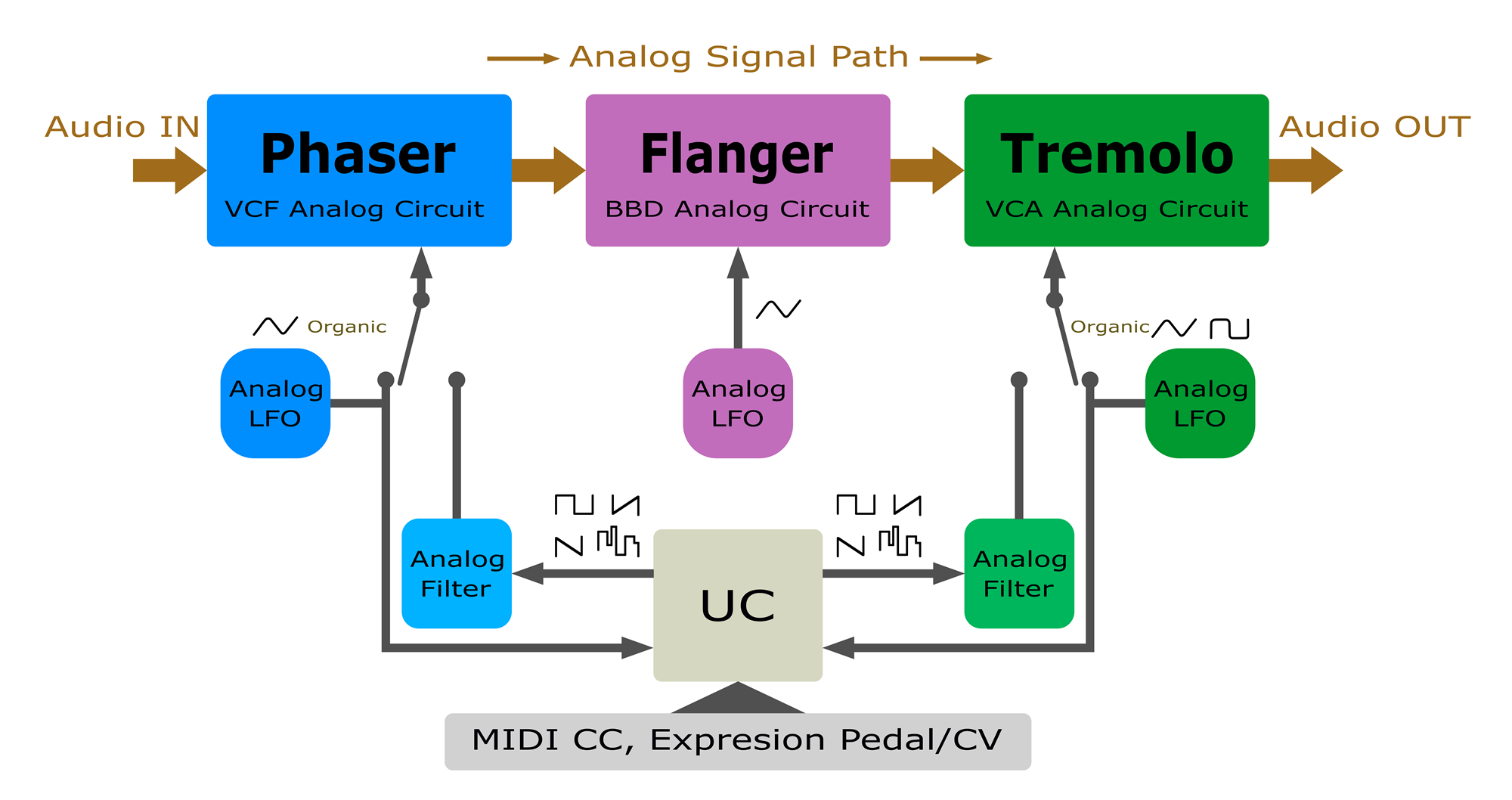

El siguiente diagrama muestra el camino de la señal de audio a través del TripMod, e ilustra cómo interactúan los distintos bloques principales.

The following diagram shows the audio signal path through the TripMod, illustrating how the main blocks interact.

---

Bypass

Bypass

Cada efecto tiene bypass independiente mediante relé. Al bypassear, la señal pasa directamente sin coloración.

Each effect has independent relay bypass. When bypassed, the signal passes through uncolored.

Operación Básica

Basic Operation

Esta sección describe la operación sin dispositivos externos conectados en CTRL R — solo los dos footswitches del panel frontal.

This section describes operation without any external device connected to CTRL R — only the two front panel footswitches.

Footswitch Izquierdo — Funciones

Left Footswitch — Functions

Acción	Action	Resultado	Result	LEDs
Presionar (modo Effect Toggle — por defecto)	Press (Effect Toggle mode — default)	Activa / bypasea Tremolo	Activates / bypasses Tremolo
Presionar (modo Rate Select)	Press (Rate Select mode)	Alterna Rate A ↔ Rate B — Phaser & Flanger	Toggles Rate A ↔ Rate B — Phaser & Flanger	/
Mantener (≥ 2 s)	Hold (≥ 2 s)	Cambia modo: Effect Toggle ↔ Rate Select	Switches mode: Effect Toggle ↔ Rate Select	× 3 parpadeosblinks

Footswitch Derecho — Funciones

Right Footswitch — Functions

Acción	Action	Resultado	Result
Presionar	Press	Activa / bypasea el efecto seleccionado: Phaser  ·  Flanger  ·  Phaser+Flanger  ·  Alterna Rate A/B Tremolo	Activates / bypasses the selected effect: Phaser  ·  Flanger  ·  Phaser+Flanger  ·  Toggles Rate A/B Tremolo
Mantener (≥ 2 s)	Hold (≥ 2 s)	Entra al menú de selección de efecto / Rate A/B Tremolo	Enters the effect / Rate A/B Tremolo selection menu

Menú de selección de efecto (FTSW Derecho — mantener)

Effect selection menu (Right FTSW — hold)

Navegar con el footswitch derecho, confirmar con el izquierdo.

Navigate with the right footswitch, confirm with the left one.

Sin confirmar, el menú sale por timeout (2 min) — los LEDs parpadean 3 veces y el pedal restaura la selección anterior.

Without confirming, the menu exits on timeout (2 min) — LEDs blink 3 times and the pedal restores the previous selection.

Opción	Option	LEDs	LEDs	Función del FTSW Derecho	Right FTSW function
1	1		Activa / bypasea Phaser	Activates / bypasses Phaser
2	2		Activa / bypasea Flanger	Activates / bypasses Flanger
3	3		Activa / bypasea Phaser + Flanger	Activates / bypasses Phaser + Flanger
4	4		Alterna Rate A ↔ Rate B Tremolo	Toggles Rate A ↔ Rate B Tremolo

Velocidades A y B (Rate A / B)

Speeds A and B (Rate A / B)

Cada efecto tiene dos velocidades preconfiguradas por sus controles RATE A y RATE B. Para Tremolo: controles de la sección T (izquierda). Para Phaser y Flanger: controles compartidos de la sección F y P (central/derecha).

Each effect has two speeds preset by its RATE A and RATE B controls. For Tremolo: T section controls (left). For Phaser and Flanger: shared F and P section controls (center/right).

Formas de Onda LFO

LFO Waveforms

El TripMod ofrece cinco formas de onda LFO seleccionables por menú para Phaser y Tremolo. Adicionalmente, para Tremolo, cuando se está en modo Triangular Orgánica, el Switch Toggle del panel frontal permite seleccionar la variante Cuadrada Orgánica. La señal Triangular Orgánica es el oscilador analógico del circuito — la Unidad de Control la usa como referencia de amplitud (DEPTH) y frecuencia (RATE) para generar las demás formas. El Flanger siempre usa su oscilador analógico propio.

TripMod offers five menu-selectable LFO waveforms for Phaser and Tremolo. Additionally, for Tremolo, when in Triangular Orgánica mode, the front panel Switch Toggle allows selecting the Cuadrada Orgánica variant. The Triangular Orgánica signal is the circuit's analog oscillator — the Control Unit uses it as the amplitude (DEPTH) and frequency (RATE) reference for generating all other waveforms. Flanger always uses its own analog oscillator.

Menú de selección de forma de onda

Waveform selection menu

Precondición: exactamente un solo efecto debe estar activo (Phaser o Tremolo — no ambos, no ninguno).

Precondition: exactly one effect must be active (Phaser OR Tremolo — not both, not none).

1. 1 Con el efecto deseado activo (Phaser o Tremolo ), presionar ambos footswitches simultáneamente y mantenerlos por 2 segundos. With the desired effect active (Phaser or Tremolo ), press both footswitches simultaneously and hold for 2 seconds.
2. 2 El LED del efecto parpadea 5 veces rápido — confirmación de entrada al menú. The effect's LED blinks 5 times quickly — confirms entry into the menu.
3. 3 Footswitch derecho: avanza a la siguiente forma de onda (los LEDs cambian de patrón). Right footswitch: advance to next waveform (LED patterns change).
4. 4 Footswitch izquierdo: confirma y guarda la selección. Los LEDs parpadean rápido como confirmación. Left footswitch: confirm and save the selection. LEDs blink fast as confirmation.

Sin confirmar, el menú sale por timeout (4 min) y restaura la forma de onda anterior — 3 parpadeos de todos los LEDs.

Without confirming, the menu exits on timeout (4 min) and restores the previous waveform — 3 blinks of all LEDs.

Without confirming, the menu times out and restores the previous waveform (3 blinks of all LEDs).

Patrones LED en el menú

LED patterns in the menu

Forma de onda	Waveform	LEDs (todos parpadean en el menú)	LEDs (all blink in the menu)
Triangular Orgánica	Triangular Orgánica	Azul (si es Phaser)  |  Verde (si es Tremolo)	Blue (if Phaser)  |  Green (if Tremolo)
Cuadrada	Cuadrada	Rosa (igual para Phaser y Tremolo)	Pink (same for Phaser and Tremolo)
Rampa Ascendente	Rampa Ascendente	Verde + Azul	Green + Blue
Rampa Descendente	Rampa Descendente	Rosa + Azul	Pink + Blue
Aleatoria	Aleatoria	Verde + Rosa + Azul (los tres)	Green + Pink + Blue (all three)

La selección se guarda en memoria interna y se mantiene al apagar.

The selection is saved to internal memory and persists after power-off.

Footswitch Externo — CTRL R

External Footswitch — CTRL R

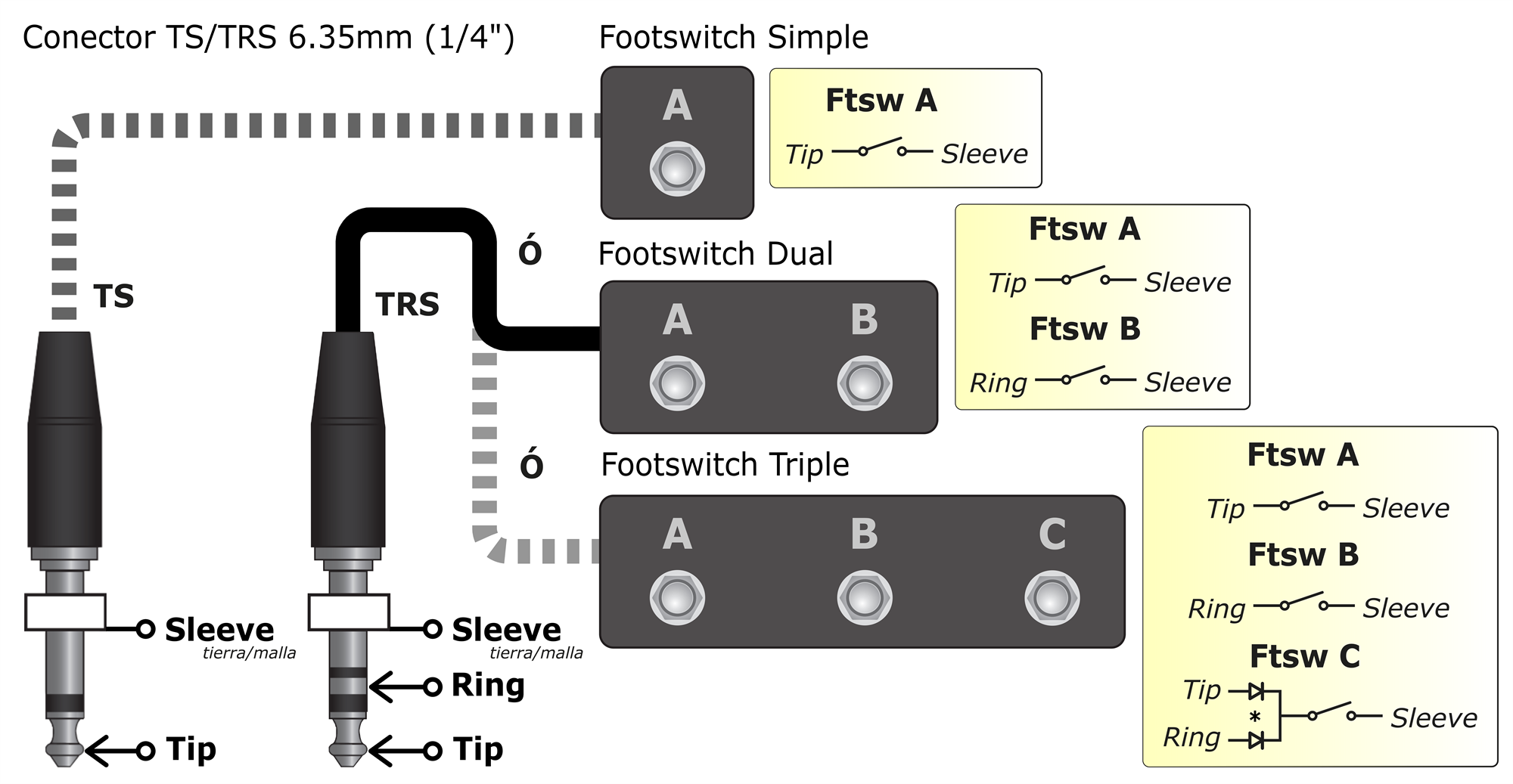

Se puede conectar en CTRL R un footswitch de 1, 2 o 3 botones (Momentary Switches, contacto Normal Open). El tipo de plug (TS o TRS) determina la configuración automáticamente.

A 1, 2 or 3-button footswitch can be connected to CTRL R (Momentary Switches, Normally Open contact). The plug type (TS or TRS) automatically determines the configuration.

Tipos de conexión

Connection types

Plug	Plug	Botones disponibles	Available buttons	Detección	Detection
TS (mono)	1 footswitch (FTSW A)	1 footswitch (FTSW A)	Automática al conectar	Automatic on connect
TRS (estéreo)	2 botones (FTSW A + B)	2 buttons (FTSW A + B)	Automática al conectar	Automatic on connect
TRS (triple)	3 botones (FTSW A + B + C)	3 buttons (FTSW A + B + C)	Automática al conectar	Automatic on connect

Funciones disponibles para cada footswitch

Available functions per button

Función	Function	Descripción	Description
Phaser ON/OFF	Phaser ON/OFF	Activa / bypasea Phaser	Activates / bypasses Phaser
Rate A/B Phaser & Flanger	Rate A/B Phaser & Flanger	Alterna Rate A ↔ B para Phaser y Flanger	Toggles Rate A ↔ B for Phaser and Flanger
Rate A/B Tremolo	Rate A/B Tremolo	Alterna Rate A ↔ B para Tremolo	Toggles Rate A ↔ B for Tremolo
Tap Tempo Phaser	Tap Tempo Phaser	Dos taps consecutivos definen el período del LFO de Phaser	Two consecutive taps set the Phaser LFO period
Tap Tempo Tremolo	Tap Tempo Tremolo	Dos taps consecutivos definen el período del LFO de Tremolo	Two consecutive taps set the Tremolo LFO period

Asignación por defecto: A = Phaser ON/OFF  ·  B = Rate A/B Phaser & Flanger  ·  C = Rate A/B Tremolo

Default assignment: A = Phaser ON/OFF  ·  B = Rate A/B Phaser & Flanger  ·  C = Rate A/B Tremolo

Reasignar la función de un footswitch (mantener)

Reassigning a footswitch function (hold)

1. 1 Mantener presionado ≥ 2 segundos el footswitch externo que se quiere reasignar. Los LEDs parpadean rápido como confirmación de entrada al menú. Hold for ≥ 2 seconds the external footswitch to be reassigned. LEDs blink quickly as menu entry confirmation.
2. 2 Presionar ese mismo footswitch para avanzar entre las 5 funciones disponibles. Los LEDs del pedal muestran la función actualmente seleccionada (ver tabla). Press that same footswitch to cycle through the 5 available functions. The pedal LEDs show the currently selected function (see table).
3. 3 Confirmar con el footswitch izquierdo del panel. La asignación se guarda en memoria interna. Los LEDs parpadean 3 veces como confirmación. Confirm with the left panel footswitch. The assignment is saved to internal memory. LEDs blink 3 times as confirmation.

Sin confirmar, el menú sale por timeout (2 min) sin guardar cambios.

Without confirming, the menu exits on timeout (2 min) without saving changes.

Patrones LED en el menú de reasignación

LED patterns in the reassignment menu

Función	Function	Patrón LED (parpadea en el menú)	LED pattern (blinks in menu)
Phaser ON/OFF	Phaser ON/OFF	Azul solo	Blue only
Rate A/B Phaser & Flanger	Rate A/B Phaser & Flanger	Rosa solo	Pink only
Rate A/B Tremolo	Rate A/B Tremolo	Verde solo	Green only
Tap Tempo Phaser	Tap Tempo Phaser	Azul ↔ Rosa alternados	Blue ↔ Pink alternating
Tap Tempo Tremolo	Tap Tempo Tremolo	Verde ↔ Rosa alternados	Green ↔ Pink alternating

Tap Tempo

Tap Tempo

Tap Tempo requiere un footswitch externo con función Tap asignada. Con dos taps consecutivos el sistema calcula el período como el intervalo entre ambos taps. Cada par de taps redefine el tempo. El Tap Tempo tiene prioridad sobre MIDI CC Rate: si había un rate impuesto por MIDI CC, el primer tap lo cancela.

Tap Tempo requires an external footswitch with Tap function assigned. With two consecutive taps, the system calculates the period as the interval between both taps. Each pair of taps redefines the tempo. Tap Tempo overrides MIDI CC Rate: if a rate was set by MIDI CC, the first tap cancels it.

Pedal de Expresión — CTRL R

Expression Pedal — CTRL R

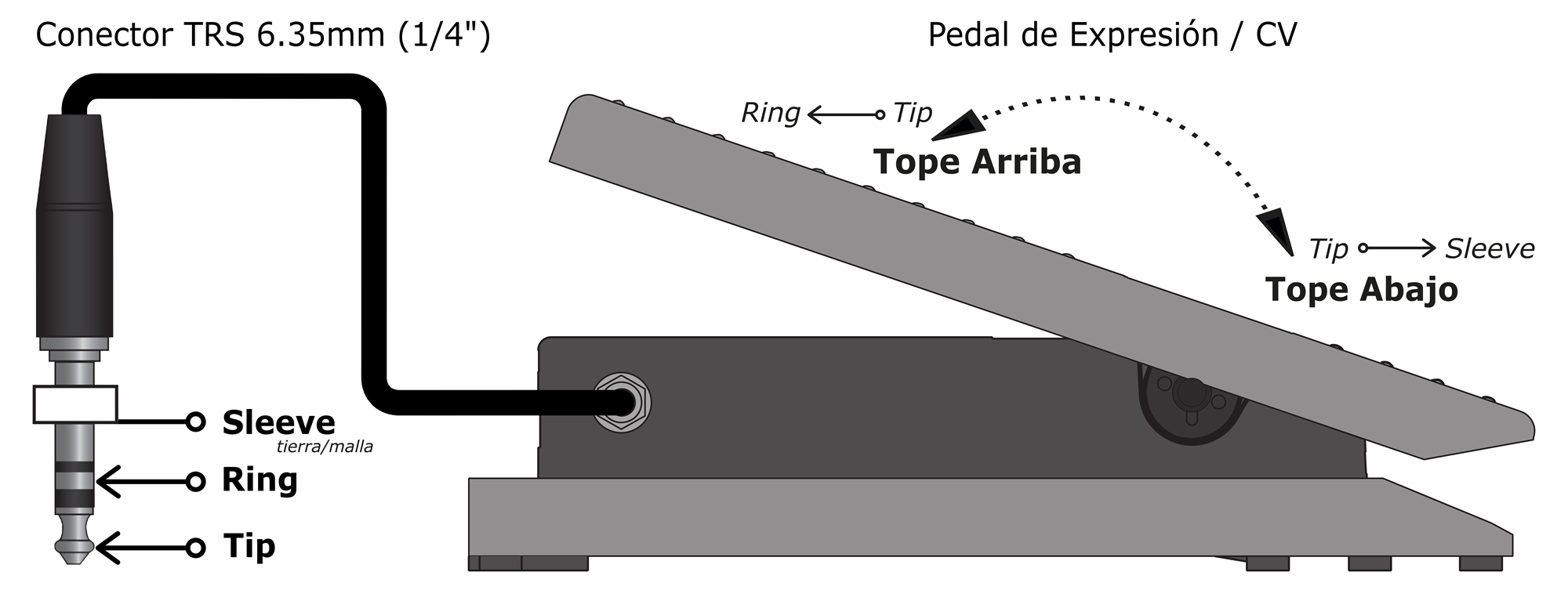

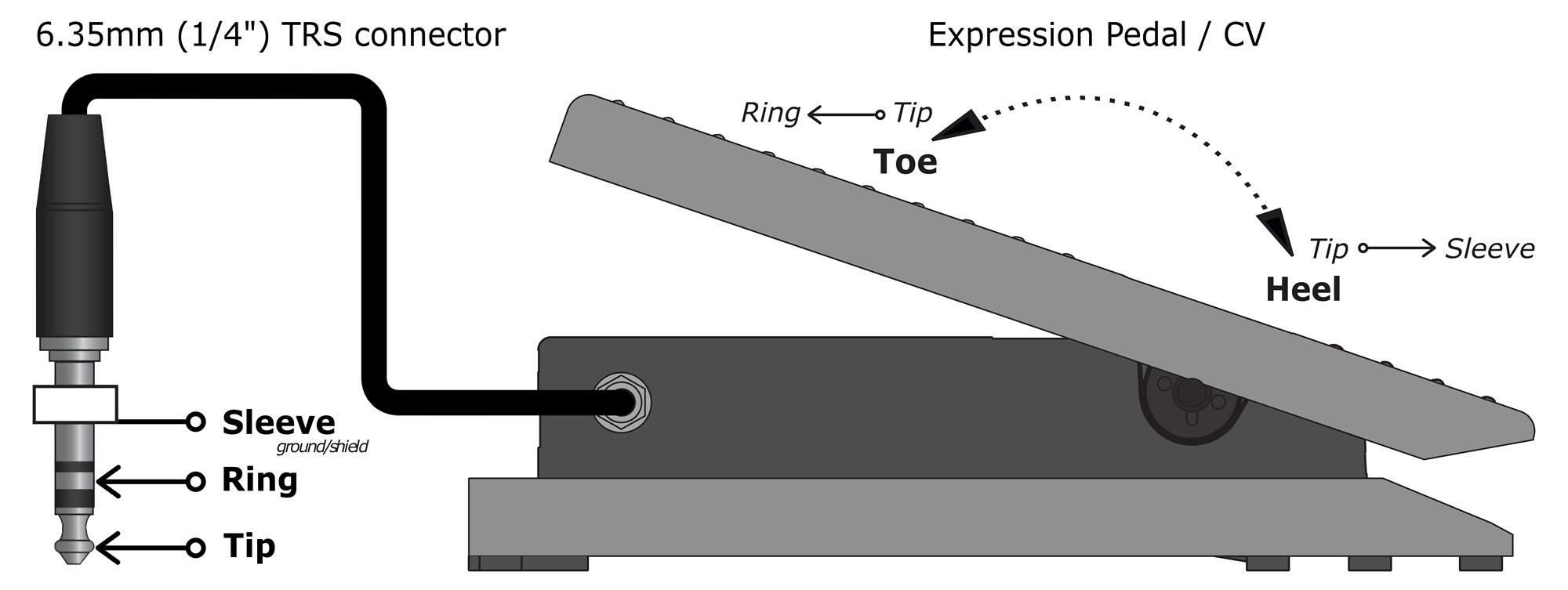

Un pedal de expresión TRS estándar se conecta en CTRL R. El modo de operación se selecciona en el Menú Dispositivo Externo (ver sección 8).

A standard TRS expression pedal connects to CTRL R. The operating mode is selected in the External Device Menu (see section 8).

Modos de expresión

Expression modes

Modo	Mode	Función del pedal	Pedal function
Rate Phaser	Rate Phaser	Controla la velocidad del LFO de Phaser en tiempo real	Controls Phaser LFO speed in real time
Depth Phaser	Depth Phaser	Profundidad del Efecto Phaser: talón = centro fijo (sin modulación), punta = profundidad máxima del knob DEPTH	Phaser Effect Depth: heel = fixed center (no modulation), toe = maximum depth set by DEPTH knob
Modo Phaser/Wah	Modo Phaser/Wah	WAH/Phaser modulado por Pedal de Expresión: controla directamente la frecuencia del filtro Phaser. El pedal reemplaza al oscilador (efecto tipo wah estático).	WAH/Phaser modulated by Expression Pedal: directly controls the Phaser filter frequency. The pedal replaces the oscillator (static wah-type effect).
Rate Tremolo	Rate Tremolo	Controla la velocidad del LFO de Tremolo en tiempo real	Controls Tremolo LFO speed in real time
Depth Tremolo	Depth Tremolo	Profundidad del Efecto Tremolo: talón = silencio completo (VCA cerrado), punta = profundidad máxima del knob DEPTH	Tremolo Effect Depth: heel = complete silence (VCA closed), toe = maximum depth set by DEPTH knob

Prioridad de control — "Último que se movió gana"

Control priority — "Last moved wins"

Cuando el pedal de expresión controla el Rate o Depth, el potenciómetro físico queda en espera. Para devolver el control al knob, simplemente girarlo más del 20% de su recorrido — el control regresa al knob automáticamente.

When the expression pedal controls Rate or Depth, the physical knob is overridden. To return control to the knob, simply rotate it more than 20% of its range — control returns to the knob automatically.

Cadena de prioridad para control de Rate y Depth. El de mayor prioridad en uso toma el control.

Priority chain for Rate and Depth control. The highest priority source in use takes control.

Compatibilidad

Compatibility

Compatible con pedales de expresión TRS estándar (Roland EV-5, Boss FV-500L, Behringer FCV100, etc.). Conectar en CTRL R con un cable TRS estándar.

Compatible with standard TRS expression pedals (Roland EV-5, Boss FV-500L, Behringer FCV100, etc.). Connect to CTRL R with a standard TRS cable.

Menú Dispositivo Externo

External Device Menu

Este menú configura qué tipo de dispositivo está conectado en CTRL R y qué controla. Se accede desde el pedal sin necesidad de dispositivos externos.

This menu configures what type of device is connected to CTRL R and what it controls. It is accessed from the pedal without needing any external device.

Cómo entrar al menú

How to enter the menu

Precondición: todos los efectos deben estar en bypass (ninguno activo).

Precondition: all effects must be bypassed (none active).

1. 1 Con todos los efectos en bypass, presionar ambos footswitches simultáneamente y mantenerlos 2 segundos. With all effects bypassed, press both footswitches simultaneously and hold for 2 seconds.
2. 2 Los LEDs parpadean 5 veces con el patrón del modo actual — confirmación de entrada. LEDs blink 5 times with the current mode pattern — confirms entry.
3. 3 Footswitch derecho: avanza al siguiente modo (LED cambia de patrón). Right footswitch: advance to next mode (LED pattern changes).
4. 4 Footswitch izquierdo: confirma y guarda. Los LEDs parpadean rápido como confirmación. Left footswitch: confirm and save. LEDs blink fast as confirmation.

Sin confirmar, el menú sale por timeout (2 minutos) — 3 parpadeos de todos los LEDs y el pedal vuelve al modo que tenía antes de entrar al menú.

Without confirming, the menu times out (2 minutes) — 3 blinks of all LEDs and the pedal returns to the mode it had before entering the menu.

Modos disponibles y sus patrones LED

Available modes and their LED patterns

#	Modo	Mode	LEDs (parpadean)	LEDs (blinking)	Descripción	Description
0	Footswitch	Footswitch		CTRL R actúa como footswitch (1/2/3 botones).	CTRL R acts as footswitch (1/2/3 buttons).
1	Rate Phaser	Rate Phaser		Pedal de expresión controla Rate de Phaser	Expression pedal controls Phaser Rate
2	Depth Phaser	Depth Phaser		Pedal de expresión controla Depth de Phaser	Expression pedal controls Phaser Depth
3	Modo Phaser/Wah	Modo Phaser/Wah	↔	Azul y Rosa alternados. WAH/Phaser modulado por Pedal de Expresión: el pedal mueve directamente el filtro Phaser	Blue and Pink alternating. WAH/Phaser modulated by Expression Pedal: pedal moves the Phaser filter directly
4	Rate Tremolo	Rate Tremolo		Pedal de expresión controla Rate de Tremolo	Expression pedal controls Tremolo Rate
5	Depth Tremolo	Depth Tremolo		Pedal de expresión controla Depth de Tremolo	Expression pedal controls Tremolo Depth
6	Disabled	Disabled		Los tres parpadean juntos. CTRL R ignorado — los knobs del panel tienen control total.	All three blink together. CTRL R ignored — panel knobs have full control.

Control MIDI — Program Changes

MIDI Control — Program Changes

El TripMod responde a 36 Program Changes (PC 0–35) en el canal MIDI configurado. Los cambios marcados con (*) se guardan en memoria.

TripMod responds to 36 Program Changes (PC 0–35) on the configured MIDI channel. Changes marked (*) are saved to memory.

PC	Función	Function
Activación de efectosEffect activation
0	Bypass todos los efectos activos	Bypass all active effects
1	Phaser ON	Phaser ON
2	Phaser Bypass	Phaser Bypass
3	Flanger ON	Flanger ON
4	Flanger Bypass	Flanger Bypass
5	Tremolo ON	Tremolo ON
6	Tremolo Bypass	Tremolo Bypass
35	Phaser + Flanger ON (combo simultáneo)	Phaser + Flanger ON (simultaneous combo)
Selección Rate A/BRate A/B selection
7	Phaser Rate A	Phaser Rate A
8	Phaser Rate B	Phaser Rate B
9	Flanger Rate A	Flanger Rate A
10	Flanger Rate B	Flanger Rate B
11	Tremolo Rate A	Tremolo Rate A
12	Tremolo Rate B	Tremolo Rate B
LFO Waveform — Phaser (*)LFO Waveform — Phaser (*)
13	Phaser LFO → Triangular Orgánica	Phaser LFO → Triangular Orgánica
14	Phaser LFO → Cuadrada	Phaser LFO → Cuadrada
15	Phaser LFO → Rampa Ascendente	Phaser LFO → Rampa Ascendente
16	Phaser LFO → Rampa Descendente	Phaser LFO → Rampa Descendente
17	Phaser LFO → Aleatoria	Phaser LFO → Aleatoria
LFO Waveform — Tremolo (*)LFO Waveform — Tremolo (*)
18	Tremolo LFO → Triangular Orgánica	Tremolo LFO → Triangular Orgánica
19	Tremolo LFO → Cuadrada	Tremolo LFO → Cuadrada
20	Tremolo LFO → Rampa Ascendente	Tremolo LFO → Rampa Ascendente
21	Tremolo LFO → Rampa Descendente	Tremolo LFO → Rampa Descendente
22	Tremolo LFO → Aleatoria	Tremolo LFO → Aleatoria
Toggle forma Tremolo orgánicoTremolo organic waveform toggle
23	Tremolo → Triangular Orgánica (solo en modo Triangular Orgánica)	Tremolo → Triangular Orgánica (only in Triangular Orgánica mode)
24	Tremolo → Cuadrada Orgánica (solo en modo Triangular Orgánica)	Tremolo → Cuadrada Orgánica (only in Triangular Orgánica mode)
Expresión y control externoExpression and external control
25	External Device (Footswitch/Expresión) Disable — knobs toman control total (*)	External Device (Footswitch/Expression) Disable — knobs take full control (*)
26	Reservado	Reserved
27	Tap Tempo Phaser — cada envío = un tap. Para definir el tempo, enviar dos PC 27 consecutivos.	Phaser Tap Tempo — each send = one tap. To set the tempo, send two consecutive PC 27 messages.
28	Tap Tempo Tremolo — cada envío = un tap. Para definir el tempo, enviar dos PC 28 consecutivos.	Tremolo Tap Tempo — each send = one tap. To set the tempo, send two consecutive PC 28 messages.
29	Expression → Rate Phaser (*)	Expression → Rate Phaser (*)
30	Expression → Depth Phaser (*)	Expression → Depth Phaser (*)
31	Expression → Wah/Phaser (*)	Expression → Wah/Phaser (*)
32	Expression → Rate Tremolo (*)	Expression → Rate Tremolo (*)
33	Expression → Depth Tremolo (*)	Expression → Depth Tremolo (*)
34	Expression → Footswitch (volver a modo footswitch) (*)	Expression → Footswitch (return to footswitch mode) (*)

Control MIDI — Control Changes

MIDI Control — Control Changes

El TripMod responde a 5 Control Changes para ajuste continuo de Rate y Depth en tiempo real.

TripMod responds to 5 Control Changes for real-time continuous Rate and Depth adjustment.

CC	Función	Function	Rango	Range	Descripción	Description
CC 20	Rate Phaser	Phaser Rate	0–127	Controla la velocidad del LFO de Phaser	Controls Phaser LFO speed
CC 21	Depth Phaser	Phaser Depth	0–127	Controla la profundidad del LFO de Phaser (simétrica desde el centro)	Controls Phaser LFO depth (symmetric from center)
CC 22	Wah / Expresión	Wah / Expression	0–127	Controla directamente la frecuencia del filtro Phaser (modo Wah MIDI)	Directly controls Phaser filter frequency (MIDI Wah mode)
CC 23	Rate Tremolo	Tremolo Rate	0–127	Controla la velocidad del LFO de Tremolo	Controls Tremolo LFO speed
CC 24	Depth Tremolo	Tremolo Depth	0–127	Controla la profundidad del LFO de Tremolo (proporcional desde 0)	Controls Tremolo LFO depth (proportional from 0)
CC 92	Depth Tremolo (alias)	Tremolo Depth (alias)	0–127	Alias de CC 24 — mismo comportamiento	Alias for CC 24 — same behavior
CC 95	Depth Phaser (alias)	Phaser Depth (alias)	0–127	Alias de CC 21 — mismo comportamiento	Alias for CC 21 — same behavior

Cadena de prioridad

Priority chain

MIDI CC tiene la prioridad más alta. Una vez que un CC toma el control, la fuente de menor prioridad queda en espera hasta que se cumple la condición de retorno.

MIDI CC has the highest priority. Once a CC takes control, lower-priority sources wait until the return condition is met.

Comportamiento "último que gana"

"Last one wins" behavior

Transición	Transition	Condición de retorno	Return condition
CC Rate → Knob físico	CC Rate → Physical knob	Girar el knob más del 20% de su recorrido	Rotate the knob more than 20% of its range
CC Rate → Tap Tempo	CC Rate → Tap Tempo	Realizar el primer tap — cancela el override de CC Rate	Perform the first tap — cancels the CC Rate override
Tap Tempo → CC Rate	Tap Tempo → CC Rate	Enviar un nuevo mensaje CC Rate — toma el control inmediatamente	Send a new CC Rate message — takes control immediately
CC Rate → Expression	CC Rate → Expression	El pedal de expresión no cancela automáticamente el CC (ver sección 7 — Pedal de Expresión). Usar PC 25 o mover la perilla >20% para liberar.	The expression pedal does not automatically cancel CC (see section 7 — Expression Pedal). Use PC 25 or move the knob >20% to release.

Menú Canal MIDI

MIDI Channel Menu

El canal MIDI se configura al conectar la alimentación del pedal. El canal seleccionado se guarda en memoria y persiste al desconectar.

The MIDI channel is configured when connecting power to the pedal. The selected channel is saved to memory and persists after disconnecting power.

Procedimiento

Procedure

1. 1 Con el pedal desconectado de la alimentación, mantener presionado el footswitch derecho del panel mientras se reconecta la alimentación. With the pedal disconnected from power, hold the right panel footswitch while reconnecting the power supply.
2. 2 El LED rosa (Flanger) parpadea por 2 segundos. Mantener presionado hasta que parpadee 5 veces rápido alternando colores — confirmación de entrada al menú. The pink (Flanger) LED blinks for 2 seconds. Keep holding until it blinks 5 times fast with alternating colors — confirms menu entry.
3. 3 Los LEDs muestran el canal actual. Footswitch derecho: siguiente canal (1→16→1 circular). LEDs show the current channel. Right footswitch: next channel (1→16→1 circular).
4. 4 Footswitch izquierdo: confirmar y guardar. El pedal continúa el arranque normal. Left footswitch: confirm and save. The pedal continues normal boot.

Si se suelta el footswitch derecho antes de los 2 segundos, el menú se cancela y el pedal arranca con el canal anterior.

If the right footswitch is released before 2 seconds, the menu is cancelled and the pedal boots with the previous channel.

Patrones LED por canal

LED patterns by channel

Azul = Phaser  ·  Rosa = Flanger  ·  Verde = Tremolo  ·  Canal por defecto: CH 1

Blue = Phaser  ·  Pink = Flanger  ·  Green = Tremolo  ·  Default channel: CH 1

Reseteo de Fábrica

Factory Reset

El Reseteo de Fábrica restaura todos los parámetros guardados a los valores de fábrica. No afecta al firmware.

Factory Reset restores all saved parameters to factory defaults. It does not affect the firmware.

Procedimiento

Procedure

1. 1 Con el pedal desconectado de la alimentación, mantener presionado el footswitch izquierdo del panel mientras se reconecta la alimentación. With the pedal disconnected from power, hold the left panel footswitch while reconnecting the power supply.
2. 2 Mantener presionado durante más de 3 segundos, luego soltar el footswitch. Keep holding for more than 3 seconds, then release the footswitch.
3. 3 El LED azul parpadea 3 veces — confirmación de reset ejecutado. El pedal completa el arranque normal con los valores de fábrica. The blue LED blinks 3 times — confirms the reset was executed. The pedal completes normal boot with factory values.

Qué se resetea

What gets reset

Parámetro	Parameter	Valor de fábrica	Factory default
Canal MIDI	MIDI channel	CH 1
LFO Waveform Phaser	Phaser LFO Waveform	Triangular Orgánica
LFO Waveform Tremolo	Tremolo LFO Waveform	Triangular Orgánica
Modo dispositivo externo (CTRL R)	External device mode (CTRL R)	Disabled (knobs tienen control total)	Disabled (knobs have full control)
Función footswitch externo A/B/C	External footswitch A/B/C function	A=Phaser ON/OFF · B=Rate PH+FL · C=Rate TR	A=Phaser ON/OFF · B=Rate PH+FL · C=Rate TR
Función footswitch izquierdo	Left footswitch function	Effect Toggle (Tremolo)	Effect Toggle (Tremolo)
Efecto asignado al footswitch derecho	Effect assigned to right footswitch	Phaser
Estados Rate A/B por efecto	Rate A/B states per effect	Rate A activo en todos	Rate A active on all
Efectos activos al encender	Effects active at power-on	Todos en bypass	All bypassed

Especificaciones Técnicas

Technical Specifications

Audio

Audio

Parámetro	Parameter	Valor	Value
Impedancia de entrada	Input impedance	A medir	To be measured
Impedancia de salida	Output impedance	A medir	To be measured
Nivel de señal máximo	Maximum signal level	A medir	To be measured
Tipo de bypass	Bypass type	Relé independiente por efecto (true relay bypass con Anti-Pop)	Independent relay per effect (true relay bypass with Anti-Pop)

Alimentación

Power

Parámetro	Parameter	Valor	Value
Tensión de alimentación	Supply voltage	9V DC (máx. 12V, >250mA, regulación ≥5%)
Polaridad	Polarity	Centro negativo (estándar pedal)	Center negative (standard pedal)
Consumo de corriente	Current consumption	A medir	To be measured
Conector	Connector	Barrel 5.5mm/2.1mm	5.5mm/2.1mm barrel

Control

Control

Parámetro	Parameter	Valor	Value
MIDI In	MIDI In	TRS Tipo A (estándar MIDI TRS-A)	TRS Type A (MIDI TRS-A standard)
Canales MIDI	MIDI channels	1–16 (configurable en boot)(configurable at boot)
Program Changes	Program Changes	PC 0–35 (36 comandoscommands)
Control Changes	Control Changes	CC 20, 21, 22, 23, 24 alias: CC 92 (Tremolo Depth), CC 95 (Phaser Depth)
Formas de onda LFO	LFO Waveforms	Phaser y Tremolo — 6 formas de onda (Triangular Orgánica, Cuadrada Orgánica, Cuadrada, Rampa Ascendente, Rampa Descendente, Aleatoria)	Phaser and Tremolo — 6 waveforms (Triangular Orgánica, Cuadrada Orgánica, Cuadrada, Rampa Ascendente, Rampa Descendente, Aleatoria)
Rango LFO	LFO range	~0.6 Hz – 11 Hz (según efecto y calibración)	~0.6 Hz – 11 Hz (depending on effect and calibration)

Físico

Physical

Parámetro	Parameter	Valor	Value
Dimensiones	Dimensions	A confirmar	To be confirmed
Peso	Weight	A confirmar	To be confirmed
Enclosure	Enclosure	Aluminio anodizado	Anodized aluminum

Garantía

Warranty

---

Contacto

Contact

---
